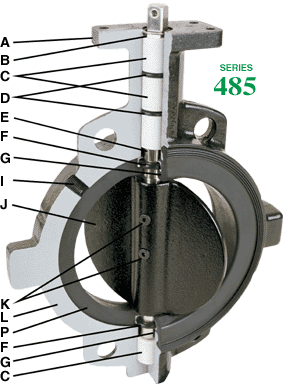

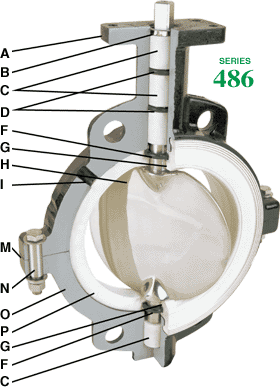

Caractéristiques de conception pour un fonctionnement fiable
A. BRIDE DE MONTAGE DE L'ACTIONNEUR: La bride est conçue pour un montage direct de l'actionneur.
B. BAGUE DE MAINTIEN: La bague de maintien simplifie le démontage des paliers et du siège, et assure le maintien des paliers.
C. PALIERS: Des paliers multiples réduisent considérablement les frottements et le couple de manœuvre en éliminant tout contact métal -métal, ce qui évite la détérioration et le grippage de l'axe.
D. JOINTS D'AXE: Les joints d'axe toriques garantissent une étanchéité totale dans les conditions les plus difficiles.
E. AXE: Résistant à la corrosion et en acier à haute résistance, il se remplace facilement.
F. JOINT TORIQUE DU SIEGE: Le joint torique garantit la durabilité de la pression de gonflage du siège.
G. JOINT DU PRODUIT: Le joint de base empêche toute contamination du joint torique du siège par le produit.
H. AXE / PAPILLON: L'ensemble axe - papillon intégré avec sa surface profilée et lisse garantit une résistance minimale à l'écoulement et réduit l'accumulation de produit.
I. ORIFICE D'ENTREE D'AIR: Un orifice d'entrée surdimensionné permet d'accélérer le gonflage et le dégonflage du siège.
J. PAPILLON: La surface lisse et profilée augmente la durée de vie du siège. Le papillon est facilement remplaçable.
K. VIS DU PAPILLON: Les vis auto-freinées en acier à haute résistance à la traction, garantissent une liaison solide axe - papillon tout en facilitant le démontage.
|
