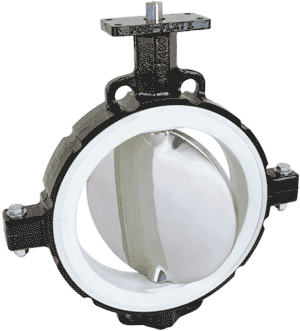

 Vannes Papillon à Siège Gonflable
Séries 485, 486, 487, 488
Compatibles avec les brides ANSI et métriques
Moins de frottements, un couple réduit, moins d'usure, une durée de vie prolongée.
La conception unique de la vanne papillon Posi-flate utilise la pression de l'air pour gonfler le siège contre le papillon, ce qui donne une pression de contact entre le papillon et le siège uniformément répartie, assurant une parfaite étanchéité à chaque utilisation. Parce que le papillon n'entre en contact avec le siège qu'occasionnellement durant les manœuvres d'ouverture et de fermeture, il n'y a qu'un empiètement très réduit du papillon dans le siège. C'est le contraire avec les vannes papillon classiques où l'empiètement du papillon dans le siège conduit à une usure rapide de celui-ci, réduisant les performances globales et la durée de vie de la vanne.
Une vanne papillon Posi-flate nécessite un couple de manœuvre très réduit, ce qui permet d'utiliser un actionneur plus petit, d'où un prix de revient plus faible.
Dans des essais comparatifs et les applications sur site qui ont été documentées, la vanne papillon Posi-flate a surpassé toutes les autres vannes. La durée de vie d'une vanne Posi-flate va de 1 à 3 millions de cycles ; ce n'est pas peu fréquent même dans le cas d'applications extrêmement abrasives. Pour des solides secs, des gaz et des boues, la vanne papillon à siège gonflable Posi-flate est inégalée.
Les dimensions standard des vannes vont de 2" (50 mm) à 30" (800 mm) et sont compatibles avec les brides ANSI et métriques. Toute une gamme d'actionneurs, de fins de course et de dispositifs de commande, est disponible pour les applications individuelles.
Caractéristiques
- Siège gonflable, compense l'usure du papillon et du siège
- Durée de vie accrue de la vanne
- Usure minimale du siège
- Pas d'empiètement du papillon dans le siège
- Couple de manœuvre extrêmement réduit
- Actionneur moins cher
- Surface de contact siège-papillon augmentée
- Excellence démontrée pour les abrasifs et les solides secs
- Papillon conçu pour empêcher l'accumulation de produit
- Double joints d'axe
- Paliers multiples
- Surveillance intégrée de la sécurité et des défauts de fonctionnement
|
|
Limites de température: -40° à 175° C (-40° à 350° F), dépendent de l'application et des matériaux de construction.
Alimentation en Air: 7,9 bar (115 PSIG) maximum pour le siège, dépend de l'application.
Pression de service: Du vide à 6,9 bar (100 PSIG), dépend des matériaux de construction.
Couple de manœuvre: Dépend de l'application.
|
Matériaux de Construction Disponibles
|
Corps: Fonte, inox, aluminium, fonte nickelée, fonte revêtue d'époxy, fonte revêtue de nylon
Siège Résistant: EPDM, Buna-N, polyuréthane, élastomère fluoré, silicone alimentaire, Buna-N blanc alimentaire, EPDM blanc alimentaire, élastomère fluoré blanc alimentaire
Papillon: Fonte, inox 316 (finition satin ou poli), nylon moulé, PTFE, possibilité de placage nickel et de revêtement nylon
Vis du Papillon: Acier au carbone, inox
|
|
Paliers: Polymère, bronze
Axe: Acier au carbone galvanisé, inox 316
Joint de l'Axe: Buna-N, élastomère fluoré
Joint du Corps: Buna-N (Séries 486, 487, 488)
Bague de Maintien: Acier au carbone, inox
Boulons du Corps: Acier au carbone, inox
|
|
