Vibrateur Linéaire VMAX™
Série 480
|

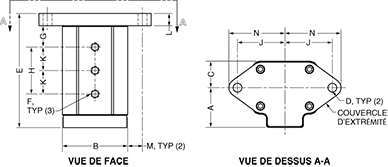

Dimensions et caractéristiques  |
|
Modèle
|
Vibrateur VMAX Série 480 Dimensions (mm) |
Poids
Approx. (kg)
|
| A |
B |
C |
D |
E |
F
|
G |
H |
J |
K |
L |
M |
N |
| 250 |
52,3 |
82,6 |
31,8 |
14,0 |
177,8 |
3/8 NPT
|
33,3 |
73,2 |
63,5 |
36,6 |
19,1 |
22,4 |
77,0 |
3,6 |
| 600 |
61,7 |
101,6 |
41,4 |
14,0 |
177,8 |
3/8 NPT
|
33,3 |
73,2 |
63,5 |
36,6 |
19,1 |
12,7 |
77,0 |
5,6 |
| 1500 |
71,4 |
127,0 |
50,8 |
14,0 |
219,2 |
1/3 NPT
|
38,1 |
104,9 |
86,6 |
52,3 |
19,1 |
23,1 |
100,1 |
11,1 |
| 3000 |
84,1 |
158,8 |
63,5 |
22,4 |
279,4 |
3/4 NPT
|
44,5 |
139,7 |
111,3 |
69,9 |
25,4 |
31,8 |
133,4 |
22,9 |
| 6000 |
110,2 |
209,6 |
88,9 |
22,4 |
339,9 |
1 NPT
|
56,4 |
163,6 |
136,7 |
81,8 |
31,8 |
31,8 |
158,8 |
39,3 |
| 11000 |
126,0 |
239,8 |
104,9 |
26,9 |
469,9 |
1 NPT
|
72,1 |
249,2 |
152,4 |
124,7 |
38,1 |
32,5 |
179,3 |
85,6 |
|
| Performances du Vibrateur |
| Force générée (N) |
| Modèle |
Pression d'air PSI (bars) |
| 40 (2,8) |
45 (3,1) |
50 (3,4) |
55 (3,8) |
60 (4,1) |
65 (4,5)
|
70 (4,8) |
75 (5,2) |
80 (5,5) |
85 (5,9) |
90 (6,2) |
95 (6,6) |
100 (6,9) |
| 250 |
27 |
33 |
38 |
44 |
49 |
55
|
60 |
66 |
71 |
77 |
82 |
88 |
93 |
| 600 |
64 |
75 |
87 |
98 |
109 |
121
|
132 |
144 |
155 |
167 |
178 |
189 |
201 |
| 1500 |
84 |
112 |
139 |
167 |
195 |
222
|
250 |
277 |
305 |
332 |
360 |
388 |
415 |
| 3000 |
141 |
184 |
227 |
270 |
313 |
356
|
400 |
443 |
486 |
529 |
572 |
615 |
658 |
| 6000 |
220 |
275 |
329 |
384 |
437 |
493
|
547 |
602 |
656 |
711 |
765 |
819 |
874 |
| 11000 |
565 |
638 |
693 |
738 |
776 |
815
|
882 |
916 |
989 |
1084 |
1208 |
1366 |
1563 |
| Fréquence (Hz) |
| Modèle |
Pression d'air PSI (bars) |
| 40 (2,8) |
45 (3,1) |
50 (3,4) |
55 (3,8) |
60 (4,1) |
65 (4,5)
|
70 (4,8) |
75 (5,2) |
80 (5,5) |
85 (5,9) |
90 (6,2) |
95 (6,6) |
100 (6,9) |
| 250 |
30 |
31 |
32 |
33 |
34 |
35
|
36 |
38 |
39 |
40 |
41 |
42 |
43 |
| 600 |
28 |
28 |
29 |
30 |
31 |
32
|
32 |
33 |
34 |
35 |
36 |
36 |
37 |
| 1500 |
21 |
22 |
23 |
24 |
25 |
26
|
27 |
28 |
29 |
30 |
31 |
32 |
32 |
| 3000 |
17 |
18 |
19 |
19 |
20 |
20
|
21 |
21 |
22 |
23 |
23 |
24 |
24 |
| 6000 |
13 |
14 |
14 |
15 |
15 |
16
|
16 |
17 |
17 |
18 |
18 |
18 |
19 |
| 11000 |
12 |
12 |
12 |
13 |
13 |
14
|
15 |
16 |
17 |
18 |
19 |
20 |
20 |
| Consommation d'air (Nm3/h) |
| Modèle |
Pression d'air PSI (bars) |
| 40 (2,8) |
45 (3,1) |
50 (3,4) |
55 (3,8) |
60 (4,1) |
65 (4,5)
|
70 (4,8) |
75 (5,2) |
80 (5,5) |
85 (5,9) |
90 (6,2) |
95 (6,6) |
100 (6,9) |
| 250 |
5,3 |
5,9 |
7,1 |
8,2 |
9,4 |
10,0
|
11,2 |
12,4 |
12,9 |
14,1 |
15,3 |
15,9 |
17,1 |
| 600 |
6,5 |
7,6 |
8,8 |
10,0 |
11,2 |
12,4
|
13,5 |
14,7 |
15,9 |
17,6 |
18,8 |
20,0 |
21,2 |
| 1500 |
7,6 |
10,0 |
11,8 |
13,5 |
15,3 |
17,1
|
19,4 |
21,2 |
22,9 |
24,7 |
27,1 |
28,8 |
30,6 |
| 3000 |
16,5 |
19,4 |
21,8 |
24,7 |
27,6 |
30,6
|
32,9 |
35,9 |
38,8 |
41,2 |
44,1 |
47,1 |
49,4 |
| 6000 |
38,8 |
42,9 |
47,6 |
51,8 |
55,9 |
60,0
|
64,1 |
68,2 |
72,9 |
77,1 |
81,2 |
85,3 |
89,4 |
| 11000 |
40,0 |
45,3 |
50,6 |
55,9 |
61,2 |
66,5
|
72,4 |
77,6 |
82,9 |
88,2 |
93,5 |
98,8 |
104,1 |
|
|
