Bloc de Commande
Série 660-U
Conforme aux normes NEMA

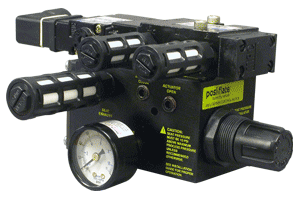

Le bloc de commande de Posi-flate est conforme aux exigences des normes NEMA 4, 4X, 7, 9 et 12. Il se compose de trois parties principales: l'électrovanne, le manifold central et le raccord-capteur du siège.

L’électrovanne est disponible dans de nombreuses tensions et peut être configurée de telle sorte que la vanne papillon soit normalement ouverte ou normalement fermée. L’orifice d’entrée est alimenté en air propre et sec, à une pression variant entre 5,5 et 7,9 bar (80 to 115 PSIG).

Le manifold central permet un montage direct de l’actionneur. Il est muni d’un régulateur qui commande la pression du siège et d’un manomètre qui visualise sa valeur réelle. Le manifold central est également muni de deux orifices normalement obturés – actionneur ouvert et actionneur fermé. Ces orifices sont utilisés pour commander deux vannes par un seul manifold, ou dans des configurations de commande particulières.

Le dernier composant est le raccord-capteur du siège, qui contrôle la position de l’actionneur et gonfle ou dégonfle le siège automatiquement selon les besoins pour assurer le bon fonctionnement de la vanne.
