Vannes Papillon Inox
Série 486

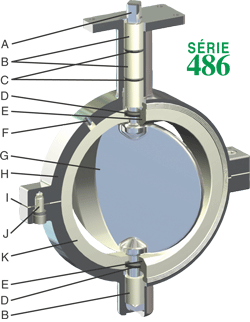

Caractéristiques de conception pour la fiabilité

A. BRIDE DE MONTAGE DU VÉRIN : La bride est conçue pour un montage direct du vérin.

B. PALIERS : Les paliers multiples réduisent considérablement le frottement en service et le couple nécessaire. Ils éliminent tout frottement métallique, ce qui évite la détérioration et le grippage de l'axe.

C. JOINTS D'AXE : Les joints d'axe toriques garantissent une étanchéité totale dans les conditions les plus difficiles.

D. JOINT TORIQUE DU SIÈGE : Le joint torique garantit la durabilité de la pression de gonflage du siège.

E. JOINT DU PRODUIT : Le joint de base empêche toute contamination du joint torique du siège par le produit.

F. ORIFICE D'ENTRÉE D'AIR : Un orifice d'entrée surdimensionné permet d'accélérer le gonflage et le dégonflage du siège.

G. AXE / PAPILLON : L'ensemble axe - papillon intégré avec sa surface profilée et lisse garantit une résistance minimale à l’écoulement et réduit l'accumulation de produit.

H. CORPS FENDU : Le corps robuste en 2 parties est équipé de brides à face plate conformes aux normes ANSI 125/150 et métrique PN10. Son temps de montage est réduit. Il permet d'utiliser l'ensemble axe - papillon intégré.

I. JOINT D'ÉTANCHÉITÉ DU CORPS : Le joint en élastomère découpé à l'emporte-pièce garantit l'étanchéité du corps. J. BOULONS DU CORPS : Les boulons en acier à haute résistance maintiennent l'intégrité de la structure du corps dans les conditions les plus difficiles. K. SIÈGE ÉLASTIQUE : Facilement remplaçable, le siège moulé gonflable a été conçu avec un contour d’accrochage lisse qui minimise les contraintes et le maintient en place, éliminant ainsi la nécessité de joints d'étanchéité entre brides.
